Sumideros con salida horizontal

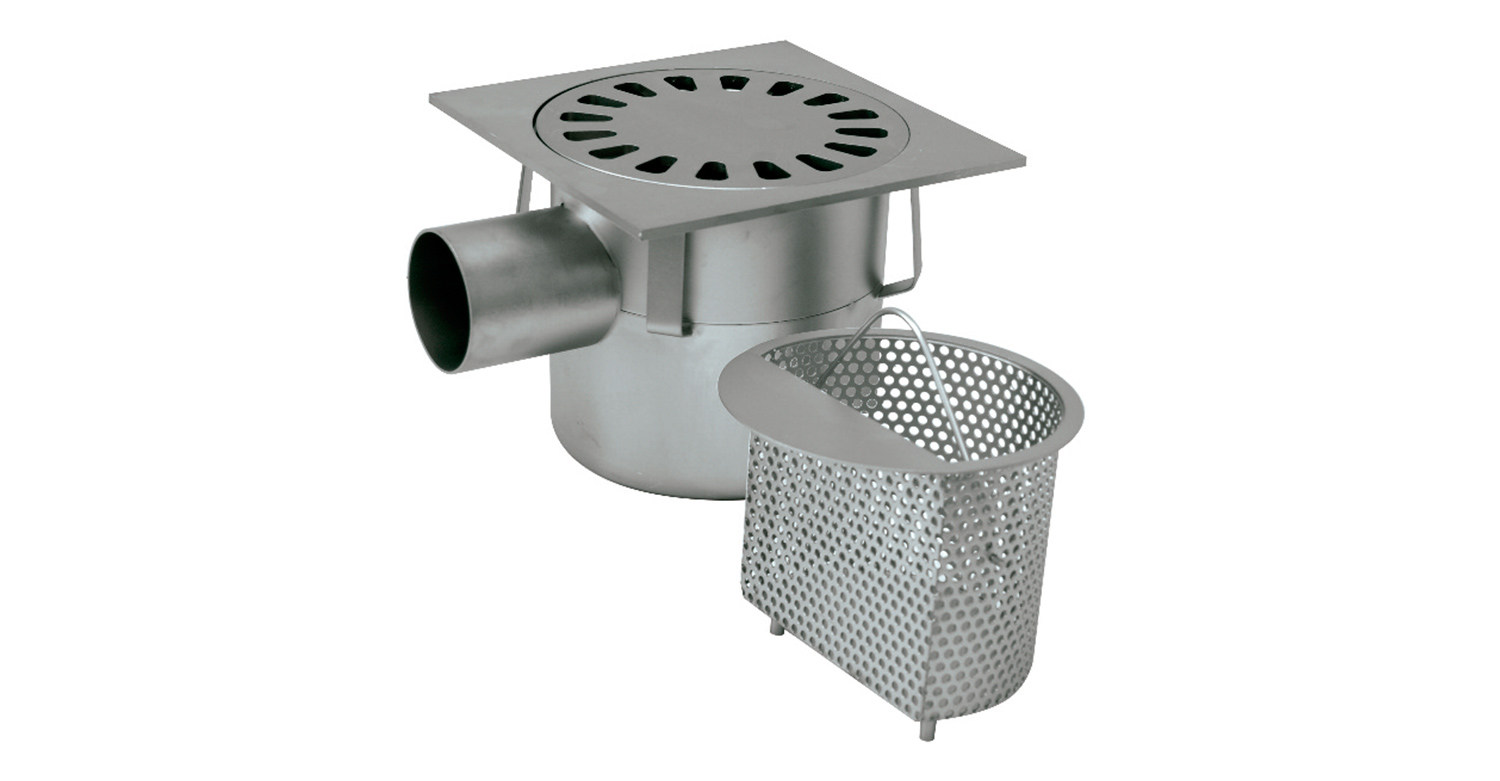

Sumideros sifónicos de cazoleta cilíndrica y parte vista cuadrada fabricados en acero inoxidable AISI-304 con un acabado pulido por chorro de arena.

Todos ellos disponen de un sistema sifónico para evitar olores y de un filtro de cestillo amovible para facilitar su limpieza (a excepción de algún modelo en el que no se puede incluir por razones técnicas).

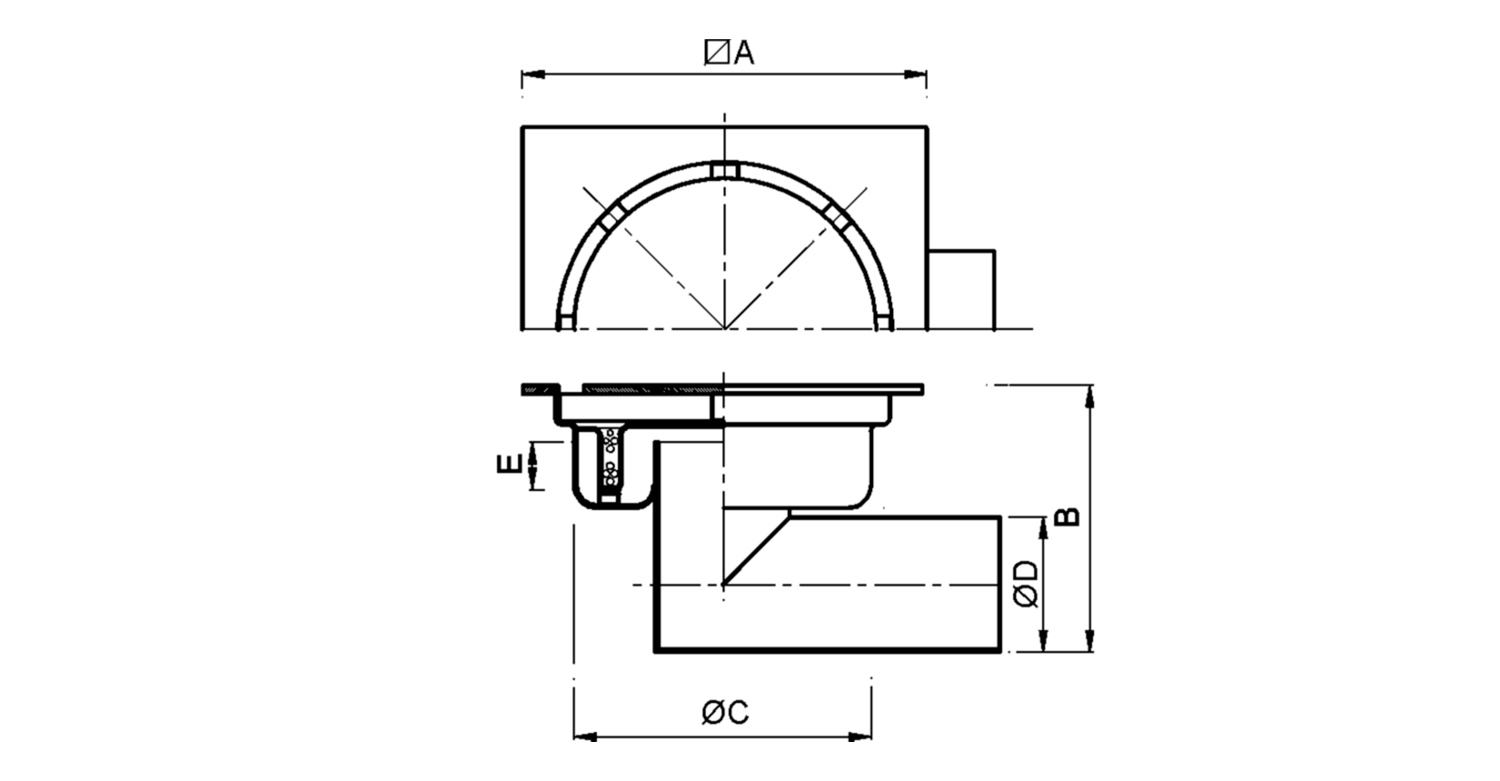

Salida del desagüe en horizontal para reducir la altura total del sumidero (indicada con la cota B).

Ficha en PDF

Productos disponibles

Sumidero 100x100mm [LEP062H] Sumidero 100x100mm [LEP062H]
Sumidero 100x100mm
REF: LEP062H
  • A (en mm): 100
  • B (en mm): 90
  • ØC (en mm): 85
  • ØD (en mm): 40
  • E (en mm): 15
  • Capacidad de carga puntal (en kg): 200
  • Capacidad de desagüe (en l/min): 12
Sumidero 100x100mm (versión rebajada) [LEP066H] Sumidero 100x100mm (versión rebajada) [LEP066H]
Sumidero 100x100mm (versión rebajada)
REF: LEP066H
  • A (en mm): 100
  • B (en mm): 105
  • ØC (en mm): 85
  • ØD (en mm): 40
  • E (en mm): 33
  • Capacidad de carga puntal (en kg): 200
  • Capacidad de desagüe (en l/min): 12
Sumidero 150x150mm [LEP024H] Sumidero 150x150mm [LEP024H]
Sumidero 150x150mm
REF: LEP024H
  • A (en mm): 150
  • B (en mm): 115
  • ØC (en mm): 110
  • ØD (en mm): 50
  • E (en mm): 20
  • Capacidad de carga puntal (en kg): 1000
  • Capacidad de carga distribuida (en kg): 5000
  • Capacidad de desagüe (en l/min): 38
Sumidero 150x150mm (versión rebajada) [LEP028H] Sumidero 150x150mm (versión rebajada) [LEP028H]
Sumidero 150x150mm (versión rebajada)
REF: LEP028H
  • A (en mm): 150
  • B (en mm): 130
  • ØC (en mm): 110
  • ØD (en mm): 50
  • E (en mm): 35
  • Capacidad de carga puntal (en kg): 1000
  • Capacidad de carga distribuida (en kg): 5000
  • Capacidad de desagüe (en l/min): 38
Sumidero 200x200mm [LEP002H] Sumidero 200x200mm [LEP002H]
Sumidero 200x200mm
REF: LEP002H
  • A (en mm): 200
  • B (en mm): 125
  • ØC (en mm): 150
  • ØD (en mm): 63,5
  • E (en mm): 25
  • Capacidad de carga puntal (en kg): 850
  • Capacidad de carga distribuida (en kg): 4600
  • Capacidad de desagüe (en l/min): 46
Sumidero 200x200mm (versión rebajada) [LEP014H] Sumidero 200x200mm (versión rebajada) [LEP014H]
Sumidero 200x200mm (versión rebajada)
REF: LEP014H
  • A (en mm): 200
  • B (en mm): 150
  • ØC (en mm): 150
  • ØD (en mm): 63,5
  • E (en mm): 50
  • Capacidad de carga puntal (en kg): 850
  • Capacidad de carga distribuida (en kg): 4600
  • Capacidad de desagüe (en l/min): 46
Sumidero 250x250mm [LEP016H] Sumidero 250x250mm [LEP016H]
Sumidero 250x250mm
REF: LEP016H
  • A (en mm): 250
  • B (en mm): 175
  • ØC (en mm): 195
  • ØD (en mm): 101,6 / 110
  • E (en mm): 25
  • Capacidad de carga puntal (en kg): 850
  • Capacidad de carga distribuida (en kg): 6500
  • Capacidad de desagüe (en l/min): 80
Sumidero 250x250mm (versión rebajada) [LEP030H] Sumidero 250x250mm (versión rebajada) [LEP030H]
Sumidero 250x250mm (versión rebajada)
REF: LEP030H
  • A (en mm): 250
  • B (en mm): 200
  • ØC (en mm): 195
  • ØD (en mm): 101,6 / 110
  • E (en mm): 50
  • Capacidad de carga puntal (en kg): 850
  • Capacidad de carga distribuida (en kg): 6500
  • Capacidad de desagüe (en l/min): 80
Sumidero 250x250mm [LEP030H/2] Sumidero 250x250mm [LEP030H/2]
Sumidero 250x250mm
REF: LEP030H/2
  • A (en mm): 250
  • B (en mm): 250
  • ØC (en mm): 195
  • ØD (en mm): 76 / 80
  • E (en mm): 60
  • Capacidad de carga puntal (en kg): 850
  • Capacidad de carga distribuida (en kg): 6500
  • Capacidad de desagüe (en l/min): 80
Sumidero 300x300mm [LEP005H] Sumidero 300x300mm [LEP005H]
Sumidero 300x300mm
REF: LEP005H
  • A (en mm): 300
  • B (en mm): 200
  • ØC (en mm): 220
  • ØD (en mm): 101,6 / 110
  • E (en mm): 30
  • Capacidad de carga puntal (en kg): 850
  • Capacidad de carga distribuida (en kg): 6500
  • Capacidad de desagüe (en l/min): 130
Sumidero 300x300mm (versión rebajada) [LEP006H] Sumidero 300x300mm (versión rebajada) [LEP006H]
Sumidero 300x300mm (versión rebajada)
REF: LEP006H
  • A (en mm): 300
  • B (en mm): 200
  • ØC (en mm): 220
  • ØD (en mm): 101,6 / 110
  • E (en mm): 30
  • Capacidad de carga puntal (en kg): 850
  • Capacidad de carga distribuida (en kg): 6500
  • Capacidad de desagüe (en l/min): 130
Sumidero 300x300mm [LEP006H/2] Sumidero 300x300mm [LEP006H/2]
Sumidero 300x300mm
REF: LEP006H/2
  • A (en mm): 300
  • B (en mm): 250
  • ØC (en mm): 200
  • ØD (en mm): 101,6 / 110
  • E (en mm): 50
  • Capacidad de carga puntal (en kg): 850
  • Capacidad de carga distribuida (en kg): 6500
  • Capacidad de desagüe (en l/min): 130
Sumidero 300x300mm [LEP007H] Sumidero 300x300mm [LEP007H]
Sumidero 300x300mm
REF: LEP007H
  • A (en mm): 300
  • B (en mm): 200
  • ØC (en mm): 220
  • ØD (en mm): 101,6 / 110
  • E (en mm): 25
  • Capacidad de carga puntal (en kg): 1600
  • Capacidad de carga distribuida (en kg): 16400
  • Capacidad de desagüe (en l/min): 130
Sumidero 300x300mm (versión rebajada) [LEP012H] Sumidero 300x300mm (versión rebajada) [LEP012H]
Sumidero 300x300mm (versión rebajada)
REF: LEP012H
  • A (en mm): 300
  • B (en mm): 240
  • ØC (en mm): 220
  • ØD (en mm): 101,6 / 110
  • E (en mm): 60
  • Capacidad de carga puntal (en kg): 1600
  • Capacidad de carga distribuida (en kg): 16400
  • Capacidad de desagüe (en l/min): 130
